Профилегиб из тисков.3D-модель и чертежи

Профилегиб из тисков изготовлен из швеллера и труб без токарных и фрезерных работ.

Пара опорных роликов трубогиба

Ролики трубогиба из тисков

Опорные ролики изготавливаем из трубы Труба Ду 50х3,5 (Дн 60,0). Для упора подшипников ввариваем в трубу разрезную втулку изготовленную из трубы меньшего диаметра и привариваем ее элетрозаклепками через боковые отверстия. Привариваем кольца (ограничители заготовки)  из проволоки диаметром 4 мм.

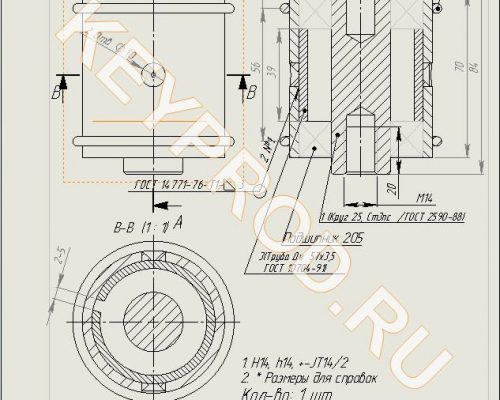

Ролик трубогиба из тисков
Ролик ирубогиба в сборе KEYPROD

Устанавливаем в корпус ролика подшипники 205 и ось из круга диаметром 25 мм.

Ролик приводной трубогиба

Приводной  ролик изготавливаем из трубы Труба Ду 50х3,5 (Дн 60,0). В центре соосно ввариваем  разрезную втулку изготовленную из трубы Труба Ду 25х3,2 (Дн 33,5 ) через шайбы 24 мм. И сверлим отверстия для фиксации ролика на оси.

Чертежи профилегиба из тисков

Профилегиб электрический ПГЭ 01. Чертежи.3D-модели. Описание.

Профилегиб состоит из:
1.Гибочная головка
Гибочная головка имеет два нижних приводных ролика.
2. Рама
3. Редуктор цилиндрический двухступенчатый 1-ц2у-160
4. Электромотор АИР80В6
Электромотор и редуктор соединены ременной передачей.
Редуктор и гибочная головка соединены через кулачковую муфту 5.
Технические характеристики
Питание электродвигателя — 380V(220V)
Мощность электродвигателя — 1,1-2,2кВт
Скорость вращения валов — 18 об/мин

Диаметр валов-60 мм.

Профилегиб электрический ПГЭ 01 можно располагать как в горизонтальном, так  вертикальном положении гибочной головки.

Минимальный радиус гиба

Материал

Максимал. размер,

мм

Минимал. радиус R, мм

Труба квадратная

мин.радиус гиба трубы профильной

50 x 50 х 2

1778

Труба прямоугольная (вертикально)



25 х 50 х 2,5

1524

Труба круглая



48

1524

Полоса (вертикально)



25 х 4

254

С- профиль (швеллер)



50 х 25 х 2

1524



Чертежи трубогиба электрического

Профилегиб чертежи
чертежи скачать

Скачать трубогиба электрического ПГЭ-01

Софт: Jpeg
