Настольный токарный станок по металлу taig micro lathe ii шпиндель

Софт: IGES, STEP, Компас-3D

Современный подход к мини мастеровой сфере. Точный, многозадачный инструмент.

По настоящему настольный: достал - поработал - убрал в шкаф. Грызет и и дерево и металлы. Легко модернизируется, в том числе и ЧПУ.

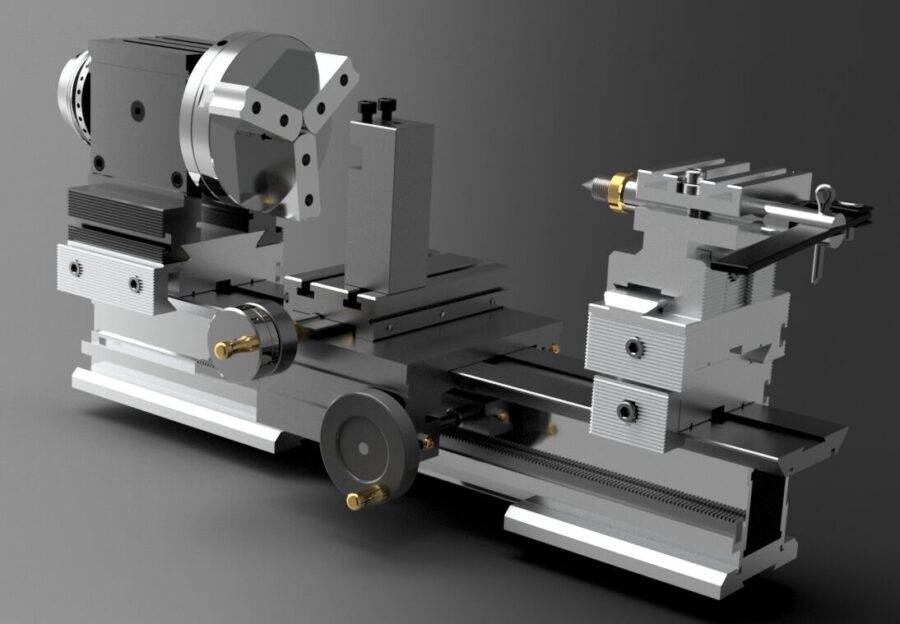

Настольный токарный станок по металлу taig micro lathe ii 3D-модель

Технические параметры :
Производительность
Макс диаметр заготовки - 101,6 мм.
(расширяется до 152,4 мм)
Макс. диаметр заготовки над суппортом - 50,8 мм.
Длина станины - 381 мм.
Общая длина станка - 406,4 мм.
Стандарт резцов - 6 мм.
Расстояние между центрами - 247,65 мм.
Продольный Ход суппорта - 228,6 мм.
Поперечный Ход суппорта - 44,4 мм.
Основные
Общая рабочая точность - 0,0125 мм.
Макс. отклонения П.бабки от станины - 0,01 мм.
Max. отклонения крепления на станину - 0,00254 мм.
Тип поперечной ШВП  - 1/4-20
Максимальные обороты шпинделя 7000 Об/м.
Длина передней бабки 50,8 мм.
Ширина поперечной передачи 50,8 мм.
Макс. биение подшипников 0,01 мм.
Макс. отклонения суппорт-станина - 0,01 мм.
Ход 1 деления на рукоятке суппорта -  0,025 мм.
Поперечный ход - 15,24 мм. за 1 оборот рукояти.
Длина суппорта - 76,2 мм.
Угол рельс станины - 45 градусов.
Передняя бабка и шпиндель:
2 высокоточных шариковых подшипника (внешний диаметр 25,4 мм, внутренний 16,9 мм.)
Посадочная резьба шпинделя - 3/4-16 (3/4 in. SAE)
Диаметр внутреннего отверстия шпинделя - 8,7 мм
Проточенный конус шпинделя - 15 градусов.
Посадочный диаметр шпинделя для шкива 15,87 мм.
